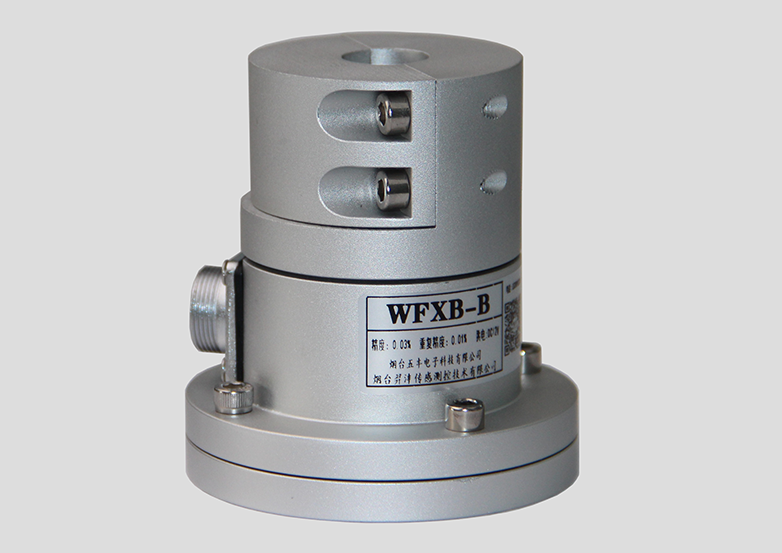

单抱卡悬臂式张力传感器

WFXB-B悬臂式张力传感器，采用抱卡式结构，安装简单方便，在低张力的情况下也能准确的测量。WFXB-B悬臂式张力传感器是专为单边悬臂式辊筒安装的设备而设计的，与悬臂轴和辊筒组件合并为一个整体，无需特殊设计辊筒，仅需将备用辊筒插入悬臂张力传感器即可检测卷材的张力。该系列张力传感器普遍被应用于纸张、标签、胶带、电池极片、高性能膜等窄幅材料加工过程中的材料张力测量和控制。

特点

● 额定张力（N）：5、10、50、100、250、300、500、1000、1500

● 高性能应变计测量元件，工业化防尘防水防腐蚀设计

● 5倍过载能力，零点稳定，无需对传感器重新标定

● 输出信号线性好和响应快

● 具有较高的灵敏性

● 传感器的抱卡孔尺寸可定制

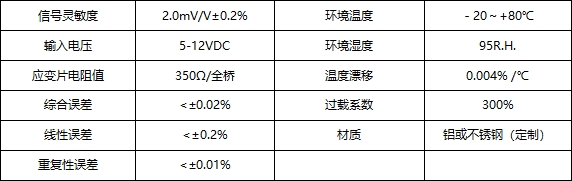

技术参数

线色定义

此传感器配有5米电缆一头插入传感器插座，另一头连接放大器/控制器即可使用，安装方便，无需用户额外操作。

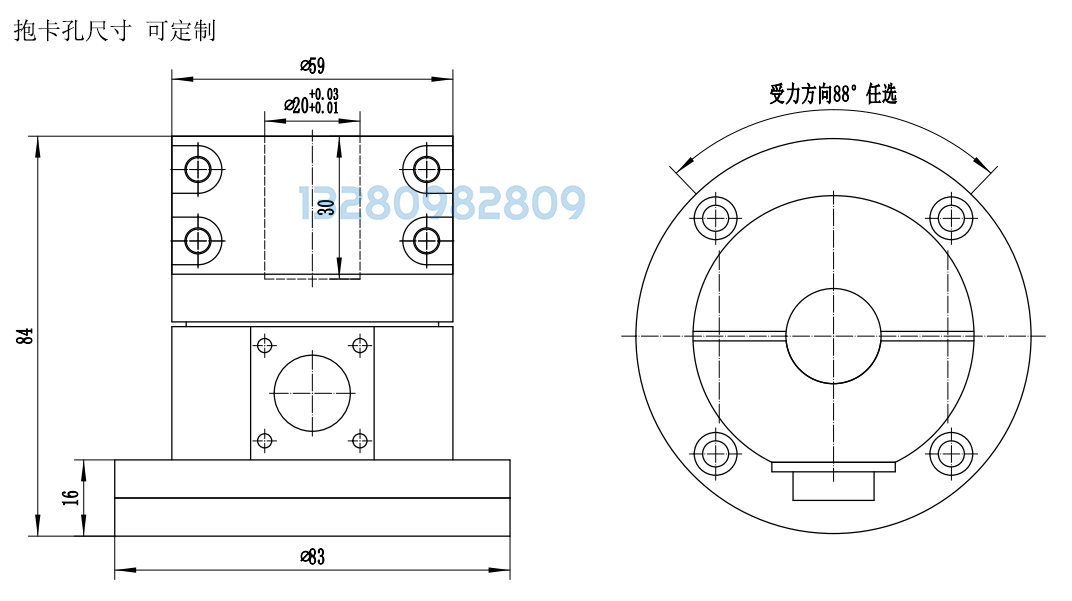

尺寸图

单抱卡悬臂式张力传感器.pdf

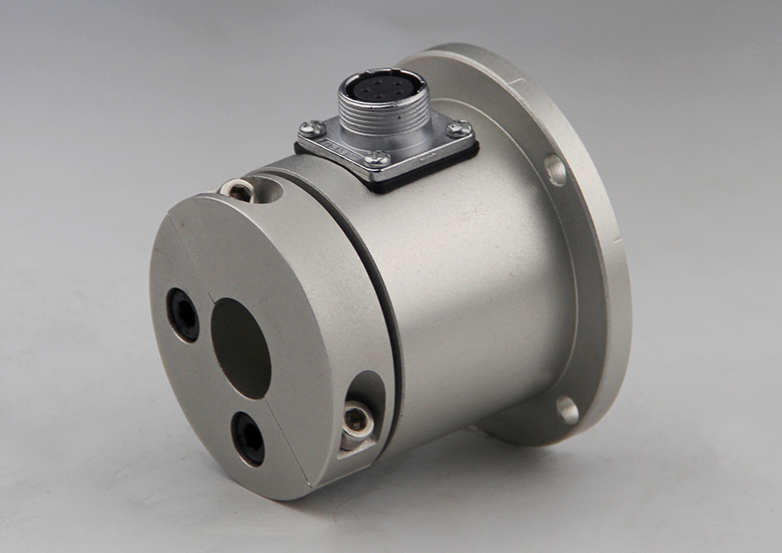

双抱卡悬臂式张力传感器

WFXF悬臂式张力传感器，采用单抱卡式结构或双抱卡式结构，安装简单方便，在低张力的情况下也能准确的测量。WFXF悬臂式张力传感器是专为单边悬臂式辊筒安装的设备而设计的，与悬臂轴和辊筒组件合并为一个整体，无需特殊设计辊筒，仅需将备用辊筒插入悬臂张力传感器即可检测卷材的张力。该系列张力传感器普遍被应用于纸张、标签、胶带、电池极片、高性能膜等窄幅材料加工过程中的材料张力测量和控制。

特点

● 额定张力（N）：5、10、50、100、250、300、500、1000、1500

● 高性能应变计测量元件，工业化防尘防水防腐蚀设计

● 5倍过载能力，零点稳定，无需对传感器重新标定

● 输出信号线性好和响应快

● 具有较高的灵敏性

● 传感器的抱卡孔尺寸可定制

技术参数

线色定义

此传感器配有5米电缆一头插入传感器插座，另一头连接放大器/控制器即可使用，安装方便，无需用户额外操作。

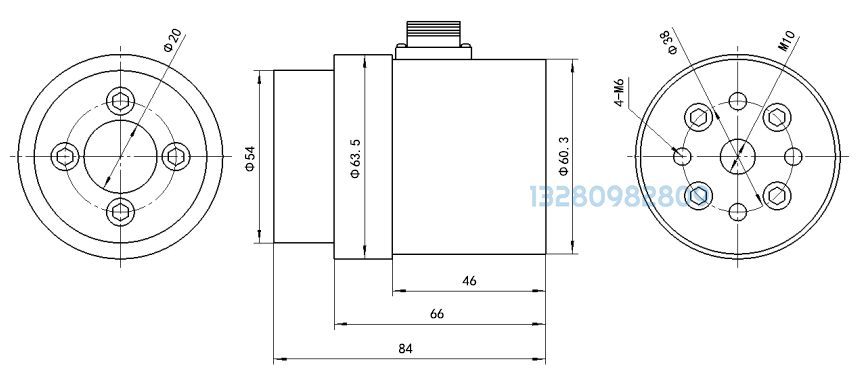

尺寸图

双报卡悬臂式张力传感器.pdf

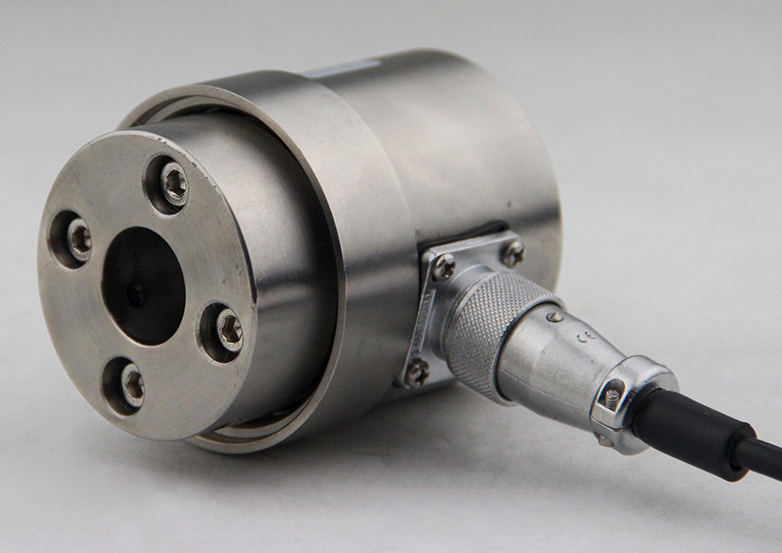

WFXB悬臂式张力传感器

WFXB悬臂式张力传感器采用不锈钢材质，防尘防水防腐蚀设计，具有输出信号线性好和响应快的特点，是专门为单边悬臂式辊筒安装的设备而设计的，与悬臂轴和辊筒组件合并为一个整体，无需特殊设计辊筒，仅需将备用辊筒插入悬臂张力传感器即可检测卷材的张力。该系列张力传感器普遍被应用于纸张、标签、胶带、电池极片、高性能膜等窄幅材料加工过程中的材料张力测量和控制。

特点

● 额定张力（N）：5、10、50、100、250、300、500、1000、1500

● 高性能应变计测量元件，工业化防尘防水防腐蚀设计

● 5倍过载能力，零点稳定，无需对传感器重新标定

● 输出信号线性好和响应快

● 具有较高的灵敏性

● 传感器的抱卡孔尺寸可定制

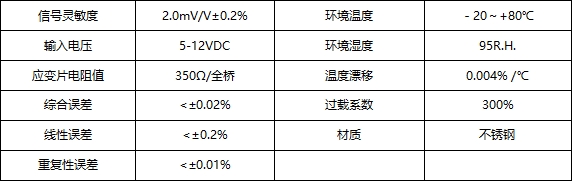

技术参数

线色定义

此传感器配有5米电缆一头插入传感器插座，另一头连接放大器/控制器即可使用，安装方便，无需用户额外操作。

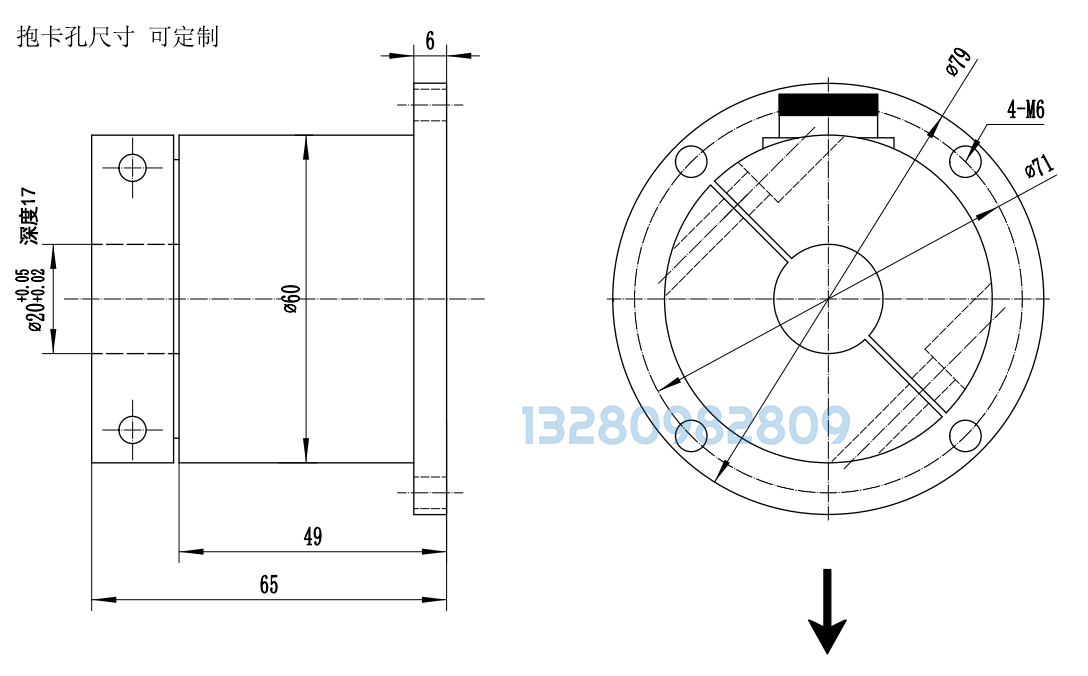

尺寸图

悬臂WFXB-不锈钢.pdf
