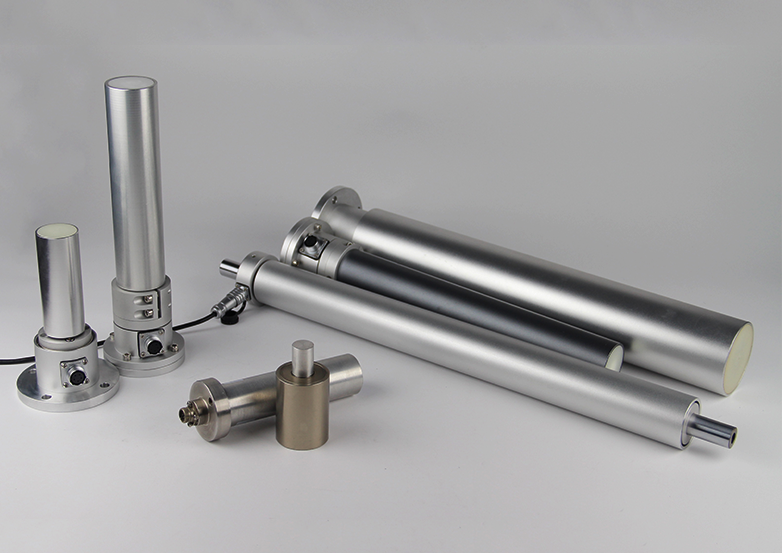

悬臂式张力辊传感器

所属栏目:张力传感器

发布时间:2023-10-27

关注度:467次

简单介绍:联系热线:郑经理13280982809(微同)

在线订购

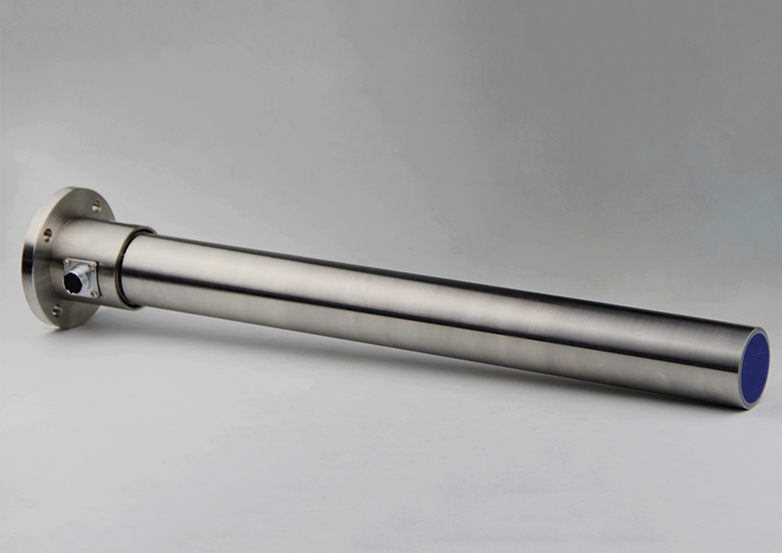

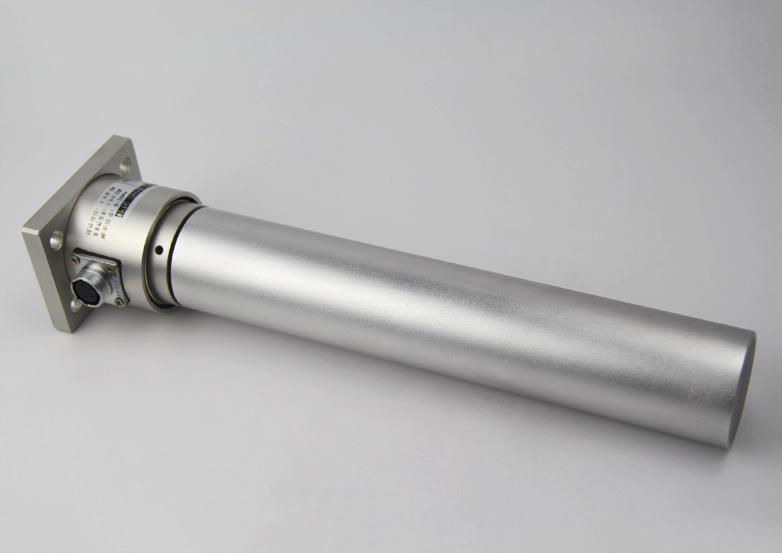

WFTG-1臂式张力辊传感器(方底)

WFTG-1悬臂式托辊张力传感器,采用悬臂双梁结合半导体应变片原理,防尘防水防腐蚀设计。具有输出信号线性好和响应快的特点。特别适用于单边悬臂式辊筒安装的机器,该系列张力传感器普遍被应用于纸张、标签、胶带、电池极片、高性能膜等窄幅材料加工过程中的材料张力测量和控制。


测量辊长度、直径可按现场需求定制。

额定张力

5、10、50、100、250、300、500、1000、1500N

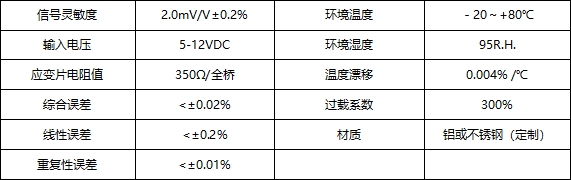

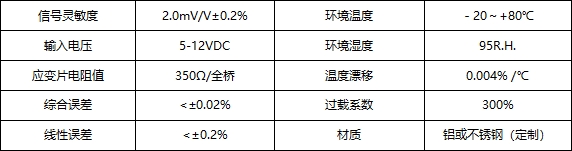

技术参数


接线定义

此传感器配有5米电缆一头插入传感器插座,另一头连接放大器/控制器即可使用,安装方便,无需用户额外操作。


WFTG-1张力辊传感器.pdf

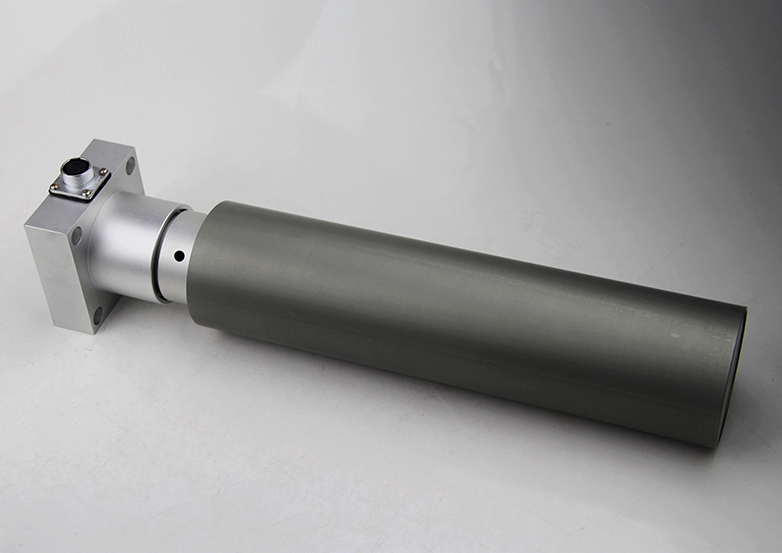

WFTG-2臂式张力辊传感器(厚方底)

WFTG-2悬臂式托辊张力传感器,采用悬臂双梁结合半导体应变片原理,防尘防水防腐蚀设计。具有输出信号线性好和响应快的特点。特别适用于单边悬臂式辊筒安装的机器,该系列张力传感器普遍被应用于纸张、标签、胶带、电池极片、高性能膜等窄幅材料加工过程中的材料张力测量和控制。


测量辊长度、直径可按现场需求定制。

额定张力

5、10、50、100、250、300、500、1000、1500N

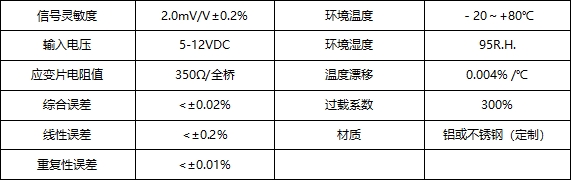

技术参数


接线定义

此传感器配有5米电缆一头插入传感器插座,另一头连接放大器/控制器即可使用,安装方便,无需用户额外操作。


WFTG-2张力辊传感器.pdf




WFTG-3臂式张力辊传感器(圆底)

WFTG-3悬臂式托辊张力传感器,采用悬臂双梁结合半导体应变片原理,防尘防水防腐蚀设计。具有输出信号线性好和响应快的特点。特别适用于单边悬臂式辊筒安装的机器,该系列张力传感器普遍被应用于纸张、标签、胶带、电池极片、高性能膜等窄幅材料加工过程中的材料张力测量和控制。

可输出单圈1个脉冲、0-5V、0-10V、4-20mA、RS485信号。


测量辊长度、直径可按现场需求定制。

额定张力

5、10、50、100、250、300、500、1000、1500N

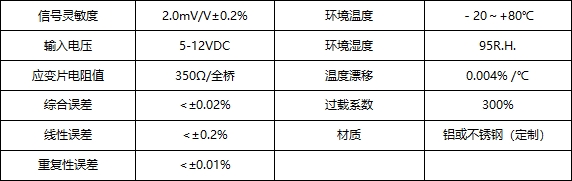

技术参数


接线定义

此传感器配有5米电缆一头插入传感器插座,另一头连接放大器/控制器即可使用,安装方便,无需用户额外操作。


WFTG-3张力辊传感器.pdf

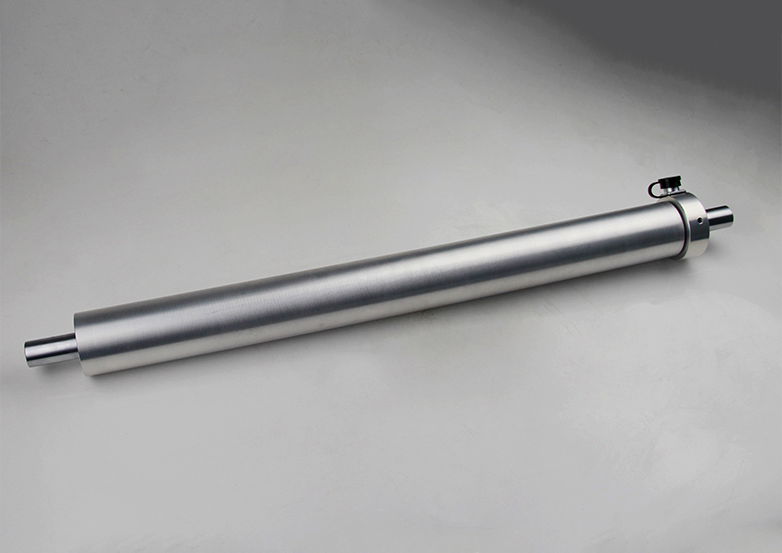

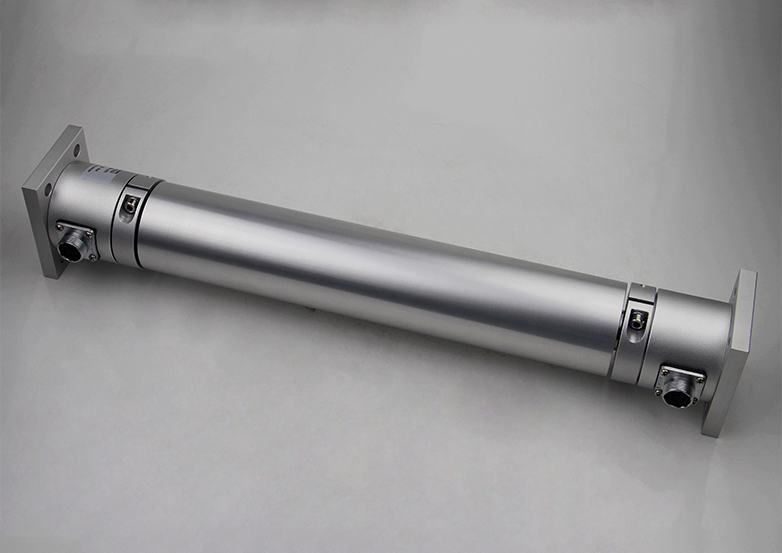

WFG-W双传感器张力辊

WFG-W辊式张力传感器用于连续材料张力测量,如测量纸品、布匹、金属箔等材料的张力,WFG-W辊式张力传感器采用一体式设计可以直接安装在设备的两侧,也可以通过安装支架进行安装,WFG-W辊式张力传感器可以直接安装在设备上,节省了安装空间的同时又可以提高测量精度,为了保证传感器在一定温度波动范围内正确稳定地输出信号,其内置了一套温度补偿网络,从而使传感器输出的电压信号只与压力成线形正比。


测量辊长度、直径可按现场需求定制。

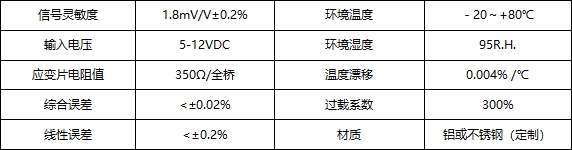

技术参数


接线定义

此传感器配有5米电缆一头插入传感器插座,另一头连接放大器/控制器即可使用,安装方便,无需用户额外操作。


WFG-W双传感器张力辊.pdf




WFG张力辊传感器

WFG辊式张力传感器用于连续材料张力测量,如测量纸品、布匹、金属箔等材料的张力,WFG辊式张力传感器采用一体式设计可以直接安装在设备的两侧,也可以通过安装支架进行安装,WFG辊式张力传感器可以直接安装在设备上,节省了安装空间的同时又可以提高测量精度,为了保证传感器在一定温度波动范围内正确稳定地输出信号,其内置了一套温度补偿网络,从而使传感器输出的电压信号只与压力成线形正比。


测量辊长度、直径可按现场需求定制。

技术参数


接线定义

此传感器配有5米电缆一头插入传感器插座,另一头连接放大器/控制器即可使用,安装方便,无需用户额外操作。


WFG辊式张力传感器.pdf

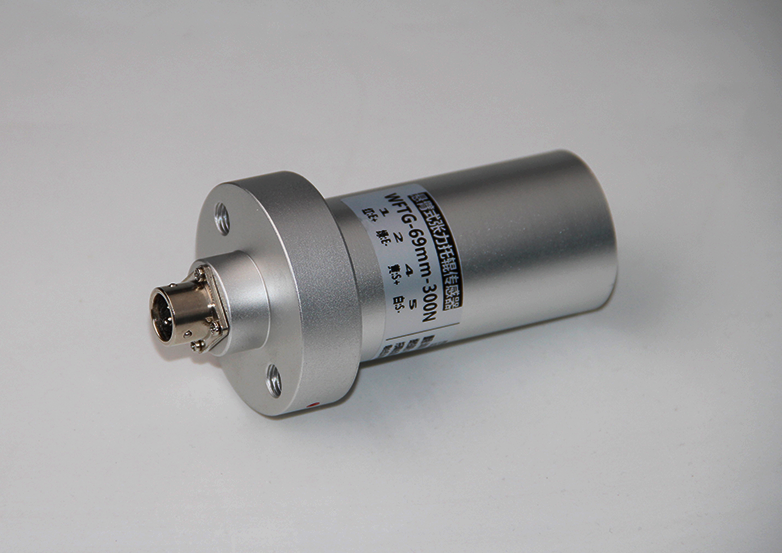

WRMGZ小张力辊传感器

WRMGZ悬臂式托辊张力传感器,采用悬臂双梁结合半导体应变片原理,防尘防水防腐蚀设计。适合狭窄空间材料张力的测量,具有输出信号线性好和响应快的特点。特别适用于单边悬臂式辊筒安装的机器,该系列张力传感器普遍被应用于纸张、标签、胶带、电池极片、高性能膜等窄幅材料加工过程中的材料张力测量和控制。


额定张力

5、10、50、100、250、300N

技术参数


接线定义

此传感器配有5米电缆一头插入传感器插座,另一头连接放大器/控制器即可使用,安装方便,无需用户额外操作。


WRMGZ小托辊.pdf

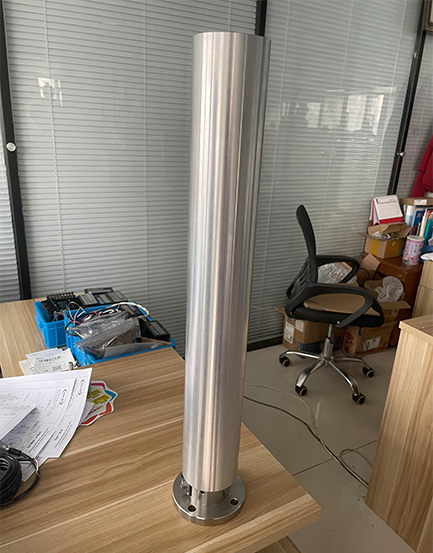

定制测量张力辊

定制类请联系本公司详细沟通

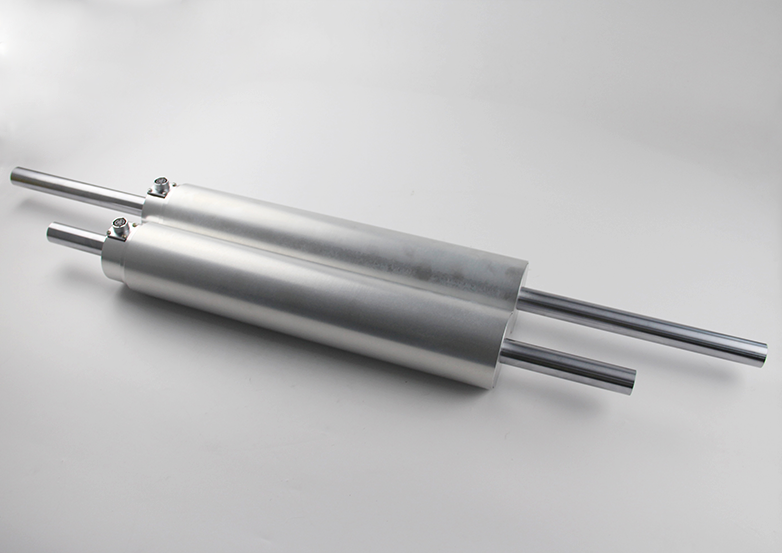

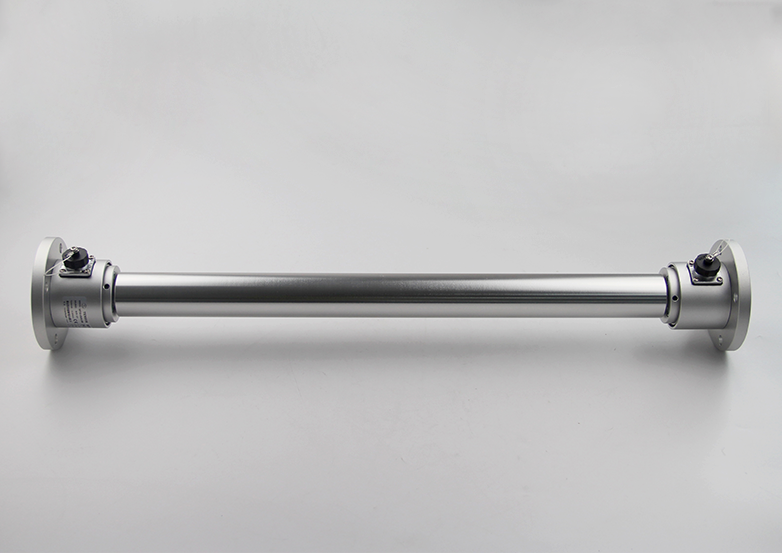

1698630413557155.png  1698630474112252.png  1698633267149782.png
