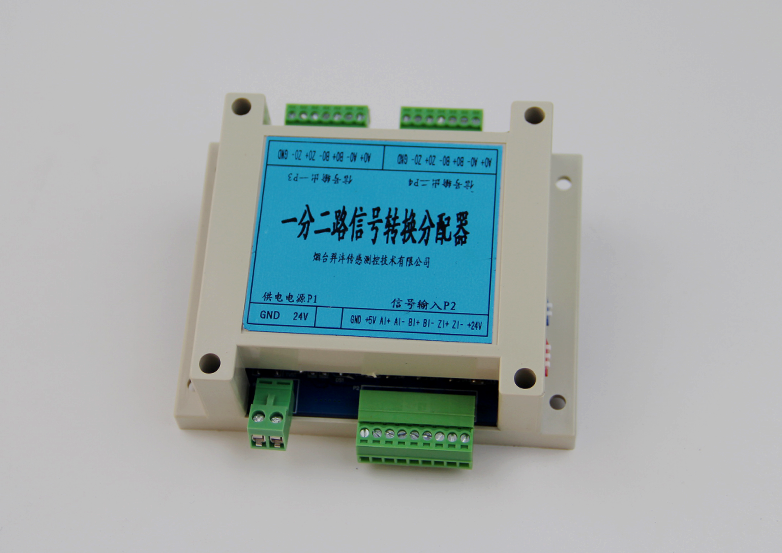

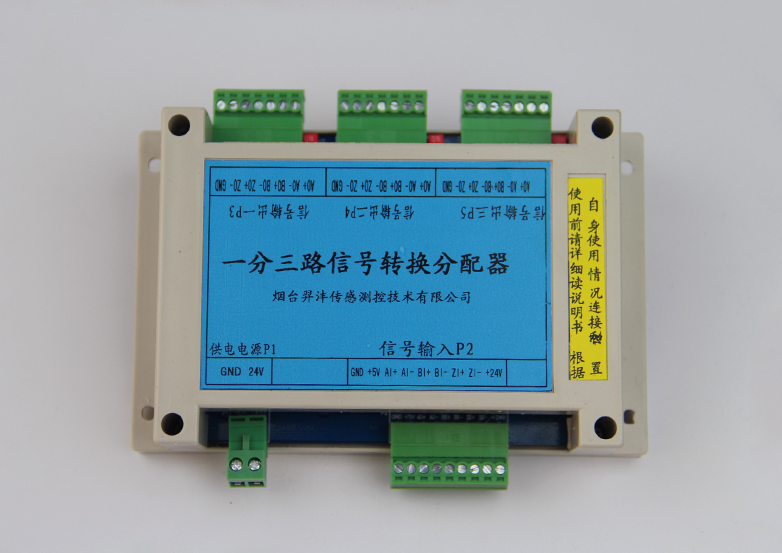

一分二路/三路信号转换分配器

在工业4.0智能自控系统中，脉冲信号类型的传感器经常需要接入不同终端系统，达到多种控制目的，如同步控制，上位机与现场仪表控制等。脉冲信号转换分配器可使脉冲信号扩展为两路或三路同步隔离输出，也可用于调整传感器信号电平的不同输出。

WFFP-1型信号转换分配器采用高速光耦隔离，输入一路脉冲信号，同步隔离输出两路或三路，输入可选 TTL信号或 HTL信号,输出也可选TTL信号或HTL信号，输入与输出可巧妙地利用拨码开关切换选择。 WFFP-1型信号转换分配器采用工业模块式设计支持导轨式安装等安装方式。

型号规则

特点

● 支持差分信号或单端信号输入

● 支持5V脉冲信号或24V脉冲信号输入

● 可分成二路或三路TTL信号或HTL信号

● 输出端电平5V和24V可选择

● 分成的二路或三路信号隔离输出

● 采样频率：2M

● 最大耗电量：2VA(空载)

● 存贮温度：-25℃~60℃

● 外形尺寸：115*90*40（二路）、145*90*40（三路）

典例应用

1）可满足为两个终端设备或监控装置提供数据信息，同步隔离输出。

2）可将编码器，光栅尺，磁栅尺等脉冲信号的传感器分配给两个采集终端的场合。

3）满足不同采集终端对同一信号采集要求不匹配的转换隔离场合，比如仪表采集5v方波，PLC采集24v方波。

4）常见应用设备有：电机同步控制卡，PLC后台监控系统与现场监控装置。

一分二路 三路信号转换分配.pdf

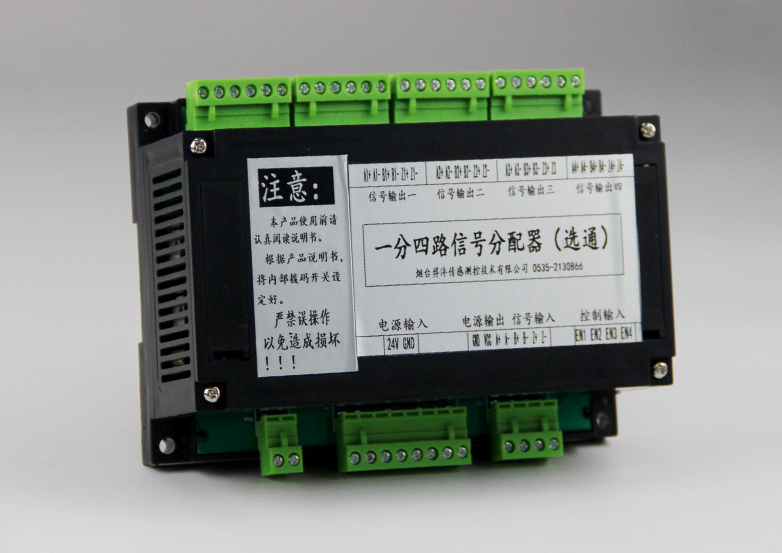

一分四路信号转分配器

在工业4.0智能自控系统中,脉冲信号类型的传感器经常需要接入不同终端系统，达到多种控制目的，如同步控制，上位机与现场仪表控制等。脉冲信号转换分配器可使脉冲信号扩展为四路同步隔离输出，也可用于调整传感器信号电平的不同输出。

WFFP-1-4P型信号转换分配器采用高速光耦隔离，输入一路脉冲信号，不仅同步隔离输出四路，还可以一对一选通控制，向用户提供需要的特定某一路信号。输入可选 TTL信号或 HTL信号，输出也可选TTL信号或HTL信号，输入与输出可巧妙地利用拨码开关切换选择。 WFFP-1-4P型信号转换分配器采用工业模块式设计支持导轨式安装等安装方式。

型号规则

特点

典例应用

1）可满足为四个终端设备或监控装置提供数据信息，同步隔离输出。

2）可将编码器，光栅尺，磁栅尺等脉冲信号的传感器分配给四个采集终端的场合。

3）满足不同采集终端对同一信号采集要求不匹配的转换隔离场合，比如仪表采集5v方波，PLC采集24v方波。

一分四路信号转分配器.pdf
