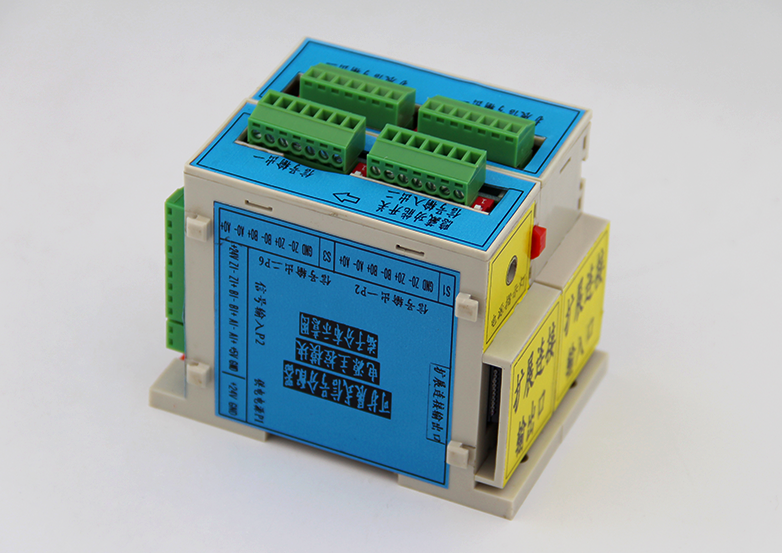

可扩展式脉冲信号分配转换器（电源主控模块）

可扩展脉冲信号隔离转换分配器集光电隔离、信号转换、信号分路多种功能于一身，是一款多功能信号处理模块。该模块不仅可以将脉冲信号进行多路同步分路，还可以将各路信号转换成需要的信号类型，并进行隔离防护，不仅可以1分2，还可以通过扩展模块实现4路、6路、8路、10路、12路多路扩展。该分路器可广泛应用于电机同步控制、印刷、印染等信号分多路的场合，数控系统中数显与控制信号类型匹配转换等应用。

可扩展型脉冲信号分配转换器采用高速光耦隔离，输入1路脉冲信号，同步隔离输出两路，输入可选5V(TTL/单端)或24V(HTL/单端)，输出可选5V(TTL)或24V（HTL），输入与输出可巧妙地利用拨码切换选择不同电平定义方式。此款可扩展型脉冲信号分配切换器采用工业模块式设计，支持导轨式安装等安装方式。

技术特性

● 支持旋转编码器A、B、Z、A/、B/、Z/输入信号传输带宽可达250KHZ

● 输入：1路脉冲信号5V(RS422)或24V（RS422）输入，NPN、PNP单路信号

● 输出：两路脉冲信号AEIC7272驱动芯片扩展输出

● 输入输出端子：A+、A-、B+、B-、Z+、Z-

● 工作电源：24V/DC

● 最大耗电量：2VA(空载)

● 存储温度：-25℃~60℃

● 外壳：75*35*70  长*宽*高

● 安装方式：导轨安装

● 接线端子可插拔

可扩展式脉冲信号分配转换器  电源主控模块.pdf

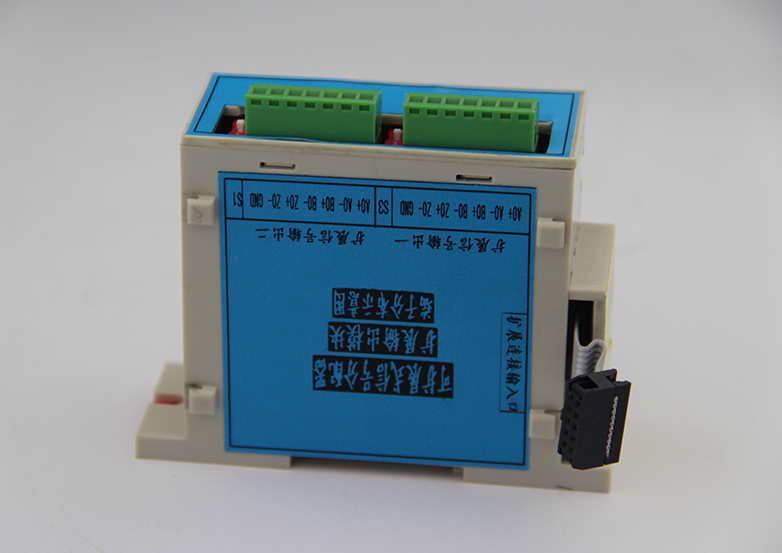

可扩展式脉冲信号分配转换器（输出模块）

可扩展脉冲信号隔离转换分配器集光电隔离、信号转换、信号分路多种功能于一身，是一款多功能信号处理模块。该模块不仅可以将脉冲信号进行多路同步分路，还可以将各路信号转换成需要的信号类型，并进行隔离防护，不仅可以1分2，还可以通过扩展模块实现4路、6路、8路、10路、12路多路扩展。该分路器可广泛应用于电机同步控制、印刷、印染等信号分多路的场合，数控系统中数显与控制信号类型匹配转换等应用。

可扩展输出模块采用高速光耦隔离，输入1路脉冲信号，同步隔离输出两路，输入可选5V(TTL/单端)或24V(HTL/单端)，输出可选5V(TTL)或24V（HTL），输入与输出可巧妙地利用拨码切换选择不同电平定义方式。此款可扩展型脉冲信号分配切换器采用工业模块式设计，支持导轨式安装等安装方式。

该模块只作为扩展模块使用，必须与主控模块配套使用，单独无法使用。

技术特性

● 支持旋转编码器A、B、Z、A/、B/、Z/输入信号传输带宽可达250KHZ

● 输入：直接从电源模块的扩展输出口连接排线到该转换器的输入口

● 输出：两路旋转编码器脉冲信号5V(RS422)或24V扩展输出。

● 输入输出端子：A+、A-、B+、B-、Z+、Z-、GND

● 最大耗电量：2VA(空载)

● 环境温度：0℃~60℃

● 存储温度：-25℃~60℃

● 外壳：75*35*70  长*宽*高

● 安装方式：导轨安装

● 接线端子可插拔

可扩展式脉冲信号分配转换器 输出模块.pdf
