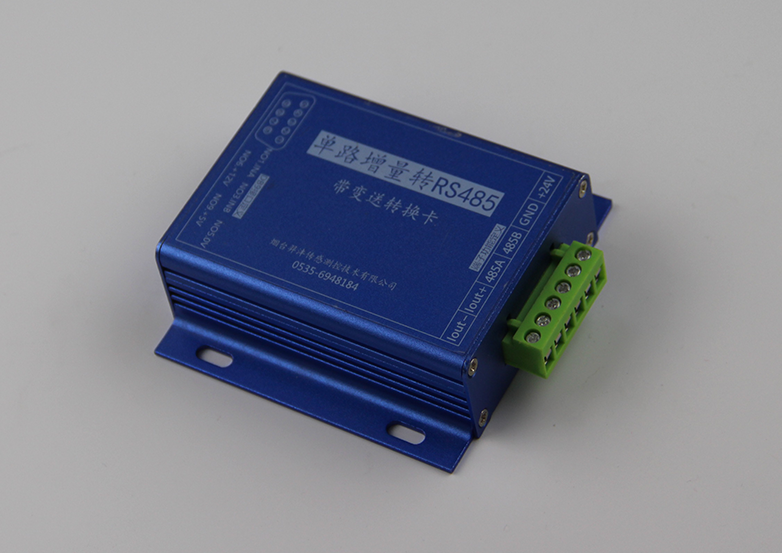

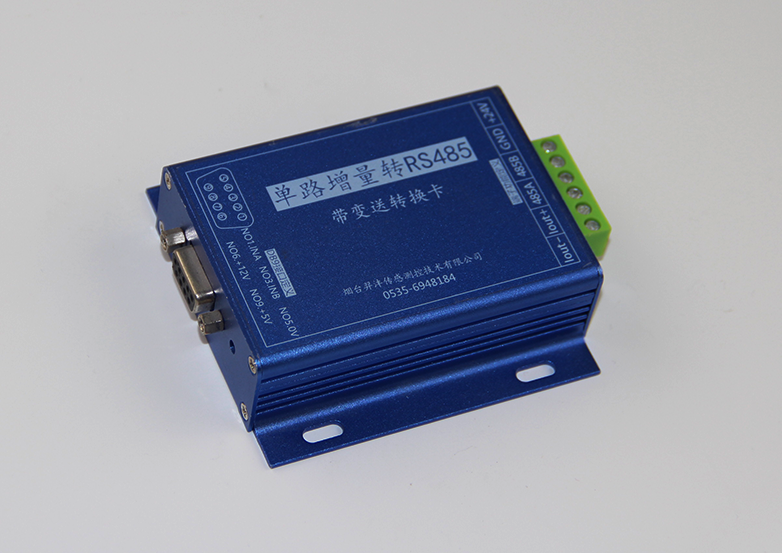

单路增量转RS485带变送转换器

本转换卡可将增量信号（脉冲信号）转换为RS485通讯输出或者变送4-20MA电流信号、0-10V电压信号，实现与PLC、上位机、控制系统进行数据传输的功能。该转换卡转换频率快，数据稳定准确，可接收HTL、TTL、NPN、PNP等增量信号。

参数

●供电电压：24VDC

●输入频率：≤500K

●脉冲电平幅值：低电平：-50V~0.5V

                           高电平：3.5V～50V

●脉冲宽度：最小2us

●输出：RS485

●输出：一路4-20MA或0-10V（可标定范围）

●带5V和12V电源给传感器供电

●内置复位通讯功能

●信号精度高稳定可靠

●带4倍频功能

●环境温度：-10℃～50℃

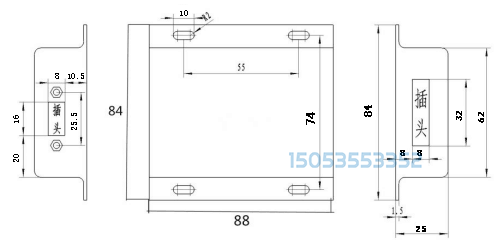

外形尺寸

单路增量转485转换卡.pdf
