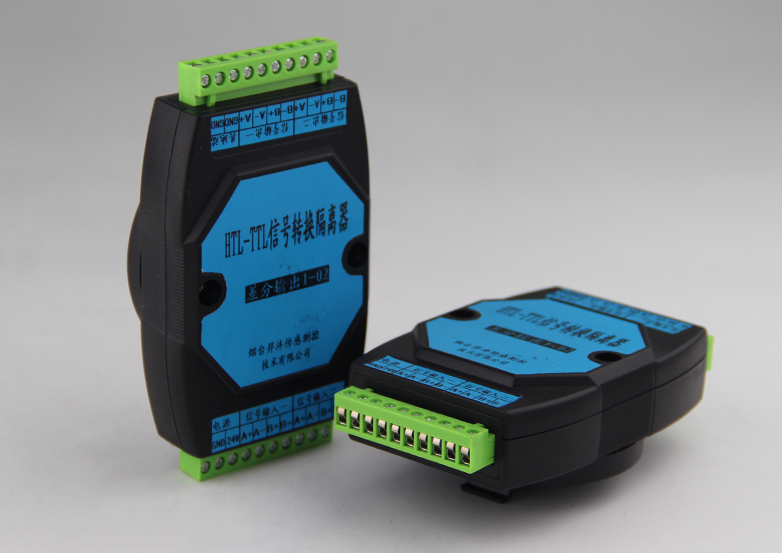

HTL-TTL-2信号转换隔离器

信号转换器（HTL-TTL）是将PLC或者上位机的集电极信号(NPN、PNP型单端)转换成差分信号，提供给有需要的控制器，或将传感器的脉冲信号转换为差分信号进行长距离传输，转换器输入和输出之间采用高速光耦隔离，抗干扰能力大大提高。此款转换卡可以解决多种信号电平传输方式不同的兼容问题，并且可以解决系统中存在的CMOS器件和TTL器件的电平兼容问题，减少了以往信号接收系统对上级信号的类型限制，从而让信号传输系统更加方便稳定。

型号规则

特点

● 支持二路差分信号或二路单端信号输入

● 支持二路5V脉冲信号或二路24V脉冲信号输入

● 可转换为二路TTL信号输出

● 可转换为二路HTL信号输出

● 输出端电平5V和24V可选择

● 输入输出信号光耦隔离输出

● 采样频率：2M

● 输入电流：10mA

● 环境温度：0℃~40℃

● 存贮温度：-25℃~60℃

● 外形尺寸：125mm(H) × 70mm(W) × 30mm(D)螺丝安装

HTL-TTL单端转差分.pdf
