增量脉冲

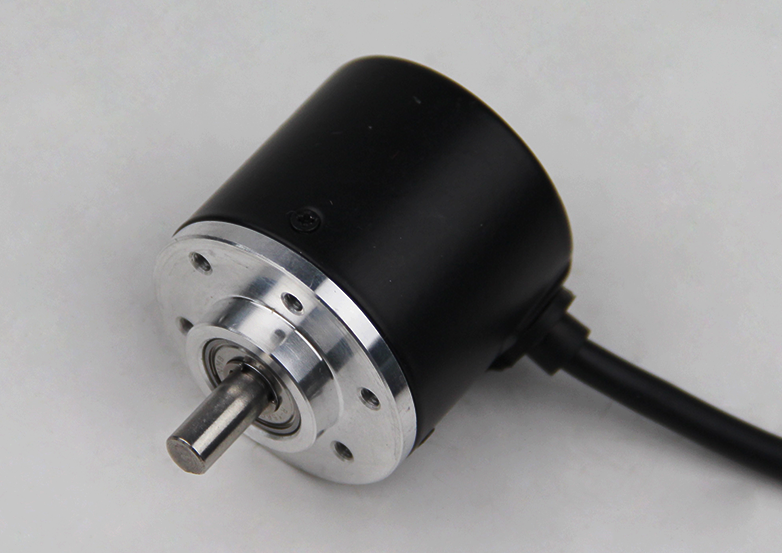

常规增量编码器 （外径38mm，轴径6mm）（外径50mm，轴径6、8mm）（外径58mm，轴径10mm）

常规系列增量编码器，具备良好的抗机械损伤功能，可承受较高的轴向和负载，可满足各类工业现场应用。W38S6系列产品多种输出电路可选，先进的信号处理技术与丰富的电气输出形式相结合，可满足不同上位机应用需求。不锈钢轴，更加安全稳定，金属压铸外壳，各种输出电路可选，线缆方式为电缆侧出和后出，具备反接保护和短路保护。

脉冲数：10、20、30、50 、60 、100、 200、  300 、360 、400 、500、 512、600、900 、1000 、1024、2000、2500、3600、5000 黑色部分为常备库存，其他分辨率需定制

输出形式：集电极开路、电压、互补输出、差分输出

防护等级：IP56  (IP65定制）

   W38S6编码器.pdf   W38S6磁电编码器.pdf   W50S8编码器.pdf   W58S10编码器.pdf

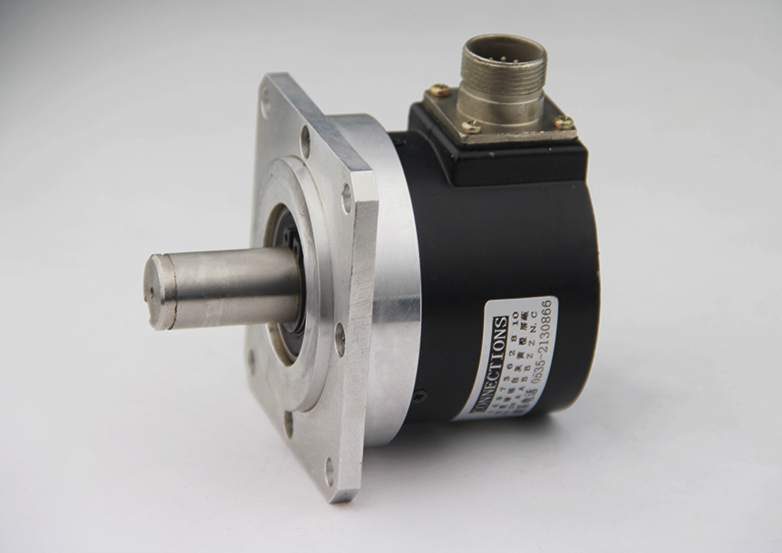

W68S15增量编码器 （外径68mm，轴径15mm）

W68S15系列增量编码器具备良好的抗机械损伤功能，可承受较高的轴向和负载，可满足各类工业现场应用。W68S15系列产品由于其结构和电器线路设计的十分灵活，带有安装法兰它们能够与多重连接法兰或伺服电机组装在一起并能与所有知名的上位机产品配合使用。分度可达5000脉冲/转，最高输出频率可达300KHZ。不锈钢轴，结构紧凑，适于在有限的空间安装使用，轴系紧固，轴载荷能力强，性能稳定可靠，直接出线或者接插件连接，更加灵活，便于维护检查。

脉冲数：100、 200、360 、400 、500、 512、600、900 、1000 、1024、2000、2500、3600、5000 黑色部分为常备库存，其他分辨率需定制

输出形式：集电极开路、电压、互补输出、差分输出

防护等级：IP56  (IP65定制）

   W68S15编码器.pdf

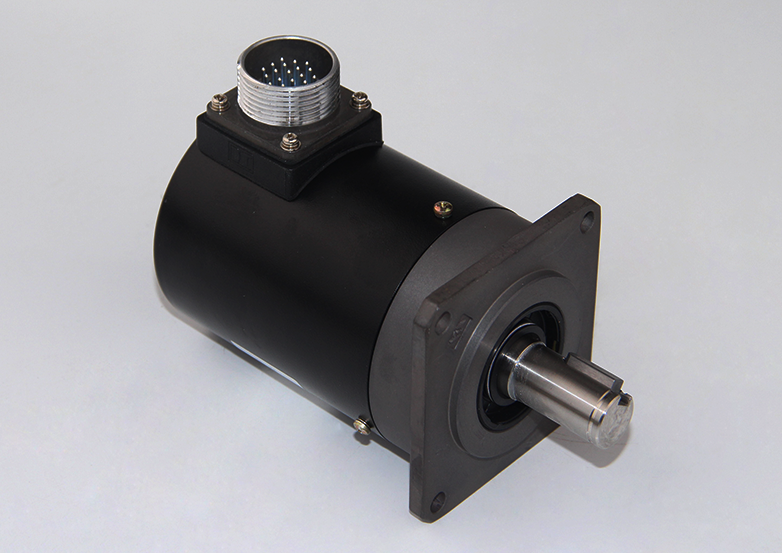

WLF增量编码器

WLF系列增量编码器具备良好的抗机械损伤功能，可承受较高的轴向和负载，可满足各类工业现场应用。WLF系列产品由于其结构和电器线路设计的十分灵活，带有安装法兰它们能够与多重连接法兰或伺服电机组装在一起并能与所有知名的上位机产品配合使用。数控机床主轴用，长线驱动输出，抗干扰能力强，不锈钢轴，轴径Φ15mm，结构紧凑，适于在有限的空间安装使用。轴系紧固，性能稳定可靠，直接出线或者接插件连接，更加灵活，便于维护检查。具有反接保护和短路保护。

脉冲数：600、900 、1000 、1024、2000、2500、3600、5000 黑色部分为常备库存，其他分辨率需定制

输出形式：集电极开路、电压、互补输出、差分输出

防护等级：IP56  (IP65定制）

   WLF编码器.pdf

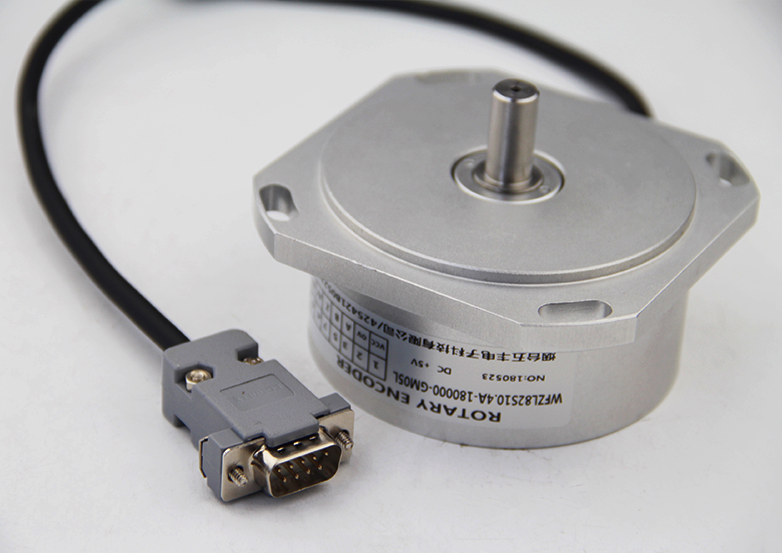

18万脉冲增量编码器

18万脉冲编码器为实心轴结构，使用不锈钢轴具有更高的稳定性和防护能力， 可适应更多的应用环境，具备良好的抗机械损伤功能，壳承受较高的轴向和负载，可满足各类工业现场应用。

180000P/R（信号线均用带屏蔽线，编码器由软电缆线输出 ）

输出形式：驱动器26L31输出

防护等级：IP60

   18万脉冲增量编码器.pdf

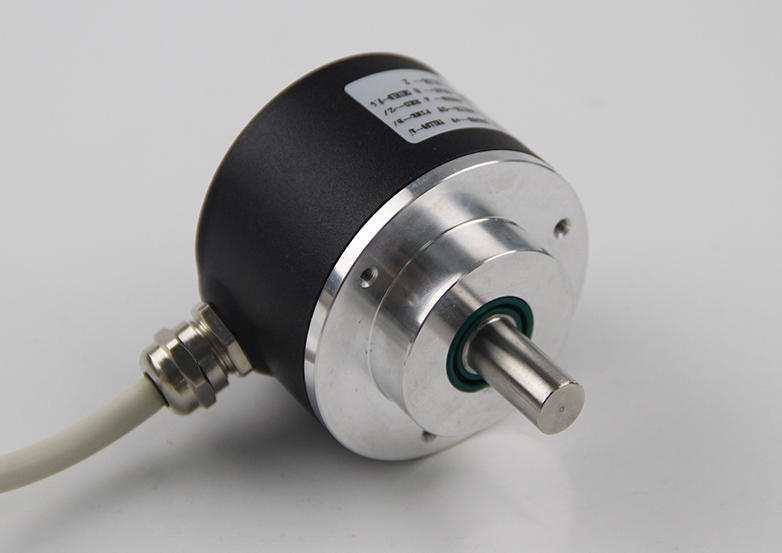

EC58C10增量编码器（外径58mm，轴径10mm）

EC58C10系列增量编码器，具备良好的抗机械损伤功能，可承受较高的轴向和负载，可满足各类工业现场应用。EC58C10系列产品由于其结构和电器线路设计的十分灵活，配置了所有6通道的输出，能够与多重连接法兰或伺服电机组装在一起并能与所有知名的上位机产品配合使用。分度可达5000脉冲/转，最高输出频率可达200KHZ，不锈钢轴，金属外壳，更加牢固抗冲击，可替代宜科同系列的编码器。

脉冲数：100、 200、360 、400 、500、 512、600、900 、1000 、1024、2000、2500、3600、5000其他脉冲数需定制

输出形式：集电极开路、电压、互补输出、差分输出

防护等级：IP56  (IP65定制）

   EC58C10编码器.pdf

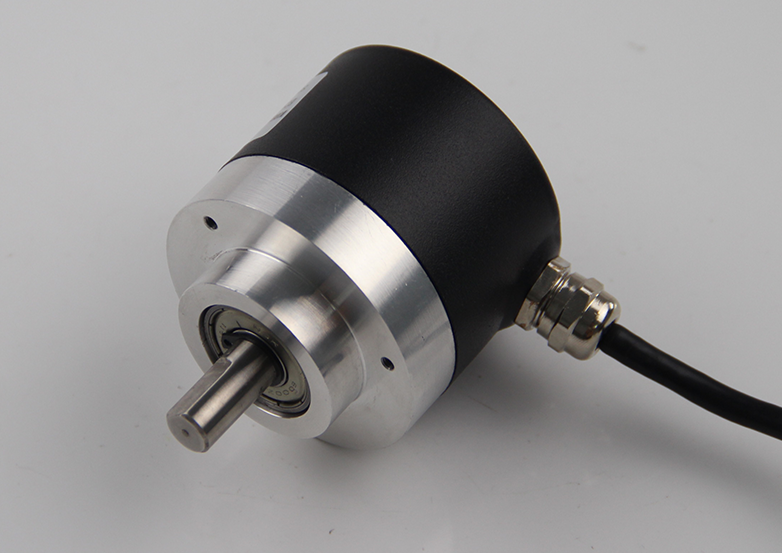

RVI58N增量编码器

RVI58N系列增量编码器，具备良好的抗机械损伤功能，可承受较高的轴向和负载，可满足各类工业现场应用。RVI58N系列产品由于其结构和电器线路设计的十分灵活，配置了所有6通道的输出，能够与多重连接法兰或伺服电机组装在一起并能与所有知名的上位机产品配合使用。分度可达5000脉冲/转，最高输出频率可达200KHZ，不锈钢轴,轴径Φ10，金属外壳，更加牢固抗冲击，可替代倍加福等同系列的编码器。

脉冲数：100、 200、360 、400 、500、 512、600、900 、1000 、1024、2000、2500、3600、5000其他脉冲数需定制

输出形式：推挽、 差分输出

防护等级：IP56  (IP65定制）

   RVI58N编码器.pdf

绝对值

485、SSI、CAN编码器 （外径38mm，轴径6mm）（外径58mm，轴径10mm）

绝对式WF58L10系列编码器，不锈钢轴，铝制外壳，密封结构，体积小，结构紧凑，具有良好的抗机械损伤性能，能够承受较高的轴向和径向负载，应用于角度测量和程控随动系统。

测角范围：0-360°

分辨率：12位 13位 14位（RS485/SSI）、14位（CANopen）

防护等级：IP54(标准）-IP65

绝对值单圈38L6-485.pdf   绝对值单圈38L6-SSI.pdf   绝对值单圈58L10-485.pdf  绝对值单圈58L10-SSI.pdf   绝对值单圈58L10-CAN.pdf

绝对值多圈38L6-485.pdf   绝对值多圈38L6-SSI.pdf   绝对值多圈58L10-485.pdf   绝对值多圈58L10-SSI.pdf   绝对值多圈58L10-CAN.pdf

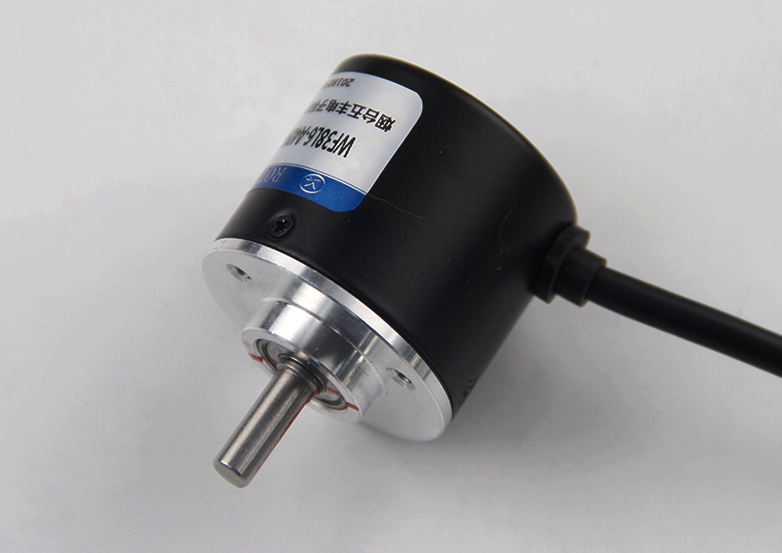

SPI编码器 （外径38mm，轴径6mm）

绝对式WF38L6单圈系列编码器，不锈钢轴，铝制外壳，密封结构，体积小，结构紧凑，具有良好的抗机械损伤性能，能够承受较高的轴向和径向负载，应用于角度测量和程控随动系统。

测角范围：0-360°

分辨率：12位 13位 14位

防护等级：IP54(标准）-IP65

   绝对值单圈-SPI三线.pdf   绝对值单圈-SPI四线.pdf

双输出、自标定编码器

双输出：RS485+模拟量  绝对值编码器-双输出.pdf

双输出：MODBUS 485+RS 232   双输出编码器485+232.pdf

自标定   绝对值编码器-自标定.pdf

模拟量

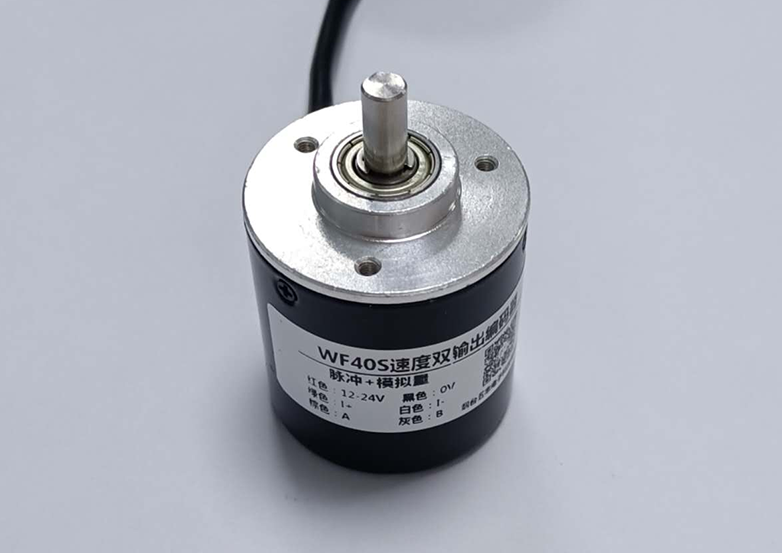

双输出速度编码器脉冲+模拟量

WFS40双输出速度编码器是带有增量脉冲信号和模拟量信号的双输出编码器，能够满足现场对速度检测的要求，该编码器外观小巧，可通过标定输出信号的零点与满点输出12位高精度模拟量信号,该编码器模拟量信号可选0-10V或4-20mA两种，编码器脉冲信号标配为1000脉冲，此款速度编码器可满足现场对转速信号和脉冲信号同时需求的场所。

   双输出速度编码器脉冲+模拟量.pdf
