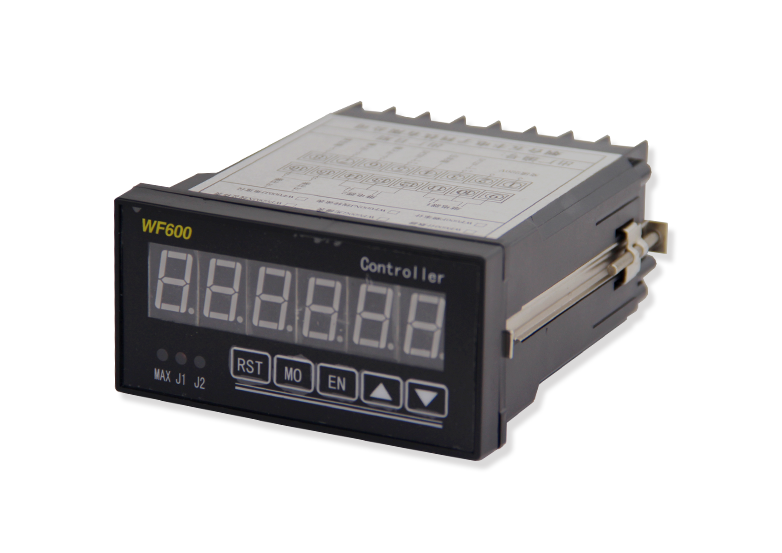

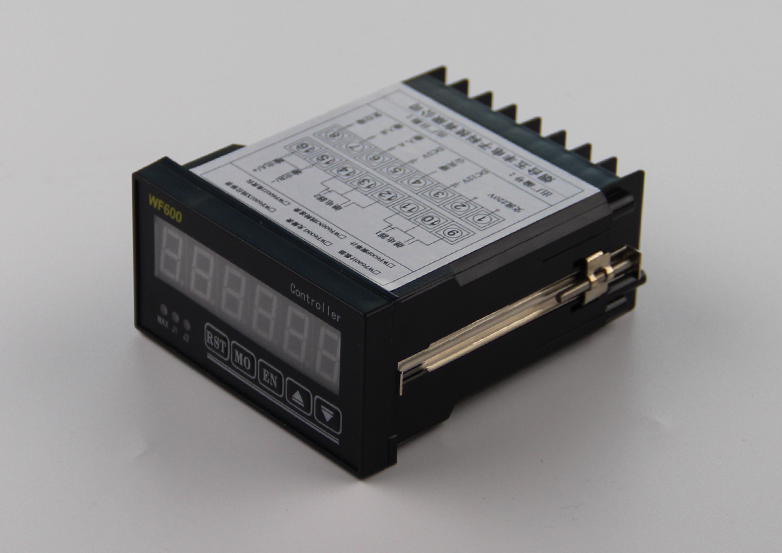

WF600多功能脉冲信号显示表

WF600型显示表是一款六位显示的位置、速度、角度显示控制模块，可广范应用于工业控制领域。

● 国际通用的96×48×115mm标准机箱，六位0.56英寸数码管显示。

● 输入A和输入B构成双输入端，可识别相位为90度的脉冲编码器信号。

● 可输入单路开关信号（脉冲）用于计数（单向）或测速。

● 设有外部清零端子，可由外部开关控制清零。

● 设定两个控制值，两路继电器输出，可用于控制或报警。

● 可设定自动延时复位时间，实现自动延时复位功能。

● 可计数/计速，由内部参数设置。

● 参数设定密码保护功能。

● 当前计数值、设定值掉电不丢失。

● 可设定倍率，确定输入脉冲与显示值之间的比例关系。

● 外接传感器：

   a.角、线位移光栅传感器，给传感器提供5V(100mA)、12V(100mA)供电。

   b.接近开关或霍尔开关，可对其脉冲进行计数或测速，只接于A相端子。

● 计数倍率：单倍频、双倍频、四倍频可选（倍率值为1.000时为四倍频）。

● 差补功能：可设定1个插值基点，从而实现线性差补功能。

● 具有485通讯功能（可选）

● 如需485通讯订货时请说明，如未有说明，默认均没有此功能。

参数

● 供电电压：AC220V 50Hz 或24v

● 输入阻抗：5K

● 脉冲频率：≤2M

● 倍率范围：0.000~999.999

● 显示范围：-999999~999999

● 脉冲电平：低电平：-50V~0.5V  高电平：3.5~50V

● 脉冲宽度：最小2us

● 触点容量：AC220V1A  DC24V1A

● 安装方式：卡入式

● 开孔尺寸：92×43. 5mm

● 环境温度：-10℃~50℃
