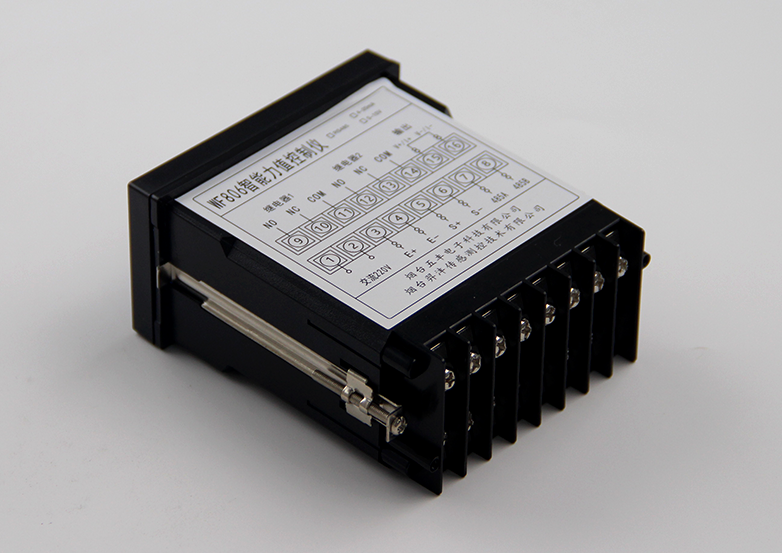

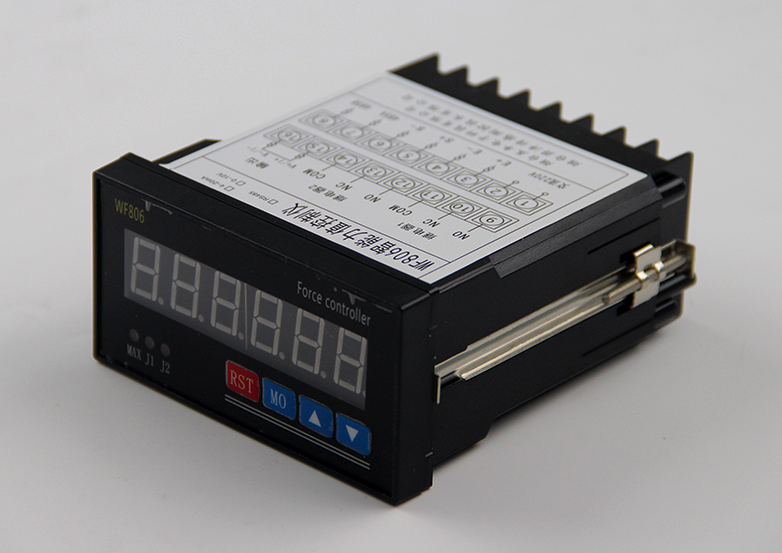

WF806-A/B重量变送控制器

WF806-A/B重量变送控制器是交流220V或直流24V供电，面向工业控制领域的称重显示控制器。它集重量显示，模拟量信号输出、继电器输出、通讯于一体。本控制可以多模块同时使用，采用不同的通讯地址没，采用MODBUS-RTU协议。控制器采用面板式安装方式，可方便的内嵌到控制柜中。

l供电电压：DC24V或AC220V

l张力实物标定功能

l485通讯功能（可选择）

l24位AD转换芯片

l6位LED数码管显示

l具有滤波设置功能

l可设定模拟输出类型： 0～20mA、4～20mA、0～5V或0～10V（可选择）

l±20mV应变信号输入，可并联多路传感器

l带2路继电器输出，可设置张力报警点

l激励电压：5.0VDC，可驱动6只350W的模拟式传感器。

l量程信号范围：±20mV。

l零点信号范围：±20mV。

l继电器触点容量：3A 250VAC。

l满量程温度系数： 5PPM/℃。 零点温度漂移： 0.06 uV/℃。

l最高灵敏度： 0.6uV/d。

l非线性：优于0.01%FS。

l模拟输出偏移漂移（0mA或4mA）：50PPM／℃。

l输出漂移（20mA或24mA）：50PPM／℃。

l电源电压范围：交流200～240V，频率50～60Hz，最大功耗小于5瓦。

l控制器需要良好的接地线，并不可与电机、继电器或加热器等易产生电源噪声的设备共用一个电源。

l使用温度为：-20℃~50℃，湿度为10％~95％，无冷凝。

l存贮温度为：-30℃~60℃，湿度为10％~95％，无冷凝。

●安装尺寸：国际通用的96×48×115mm标准机箱，六位0.56英寸数码管显示。
