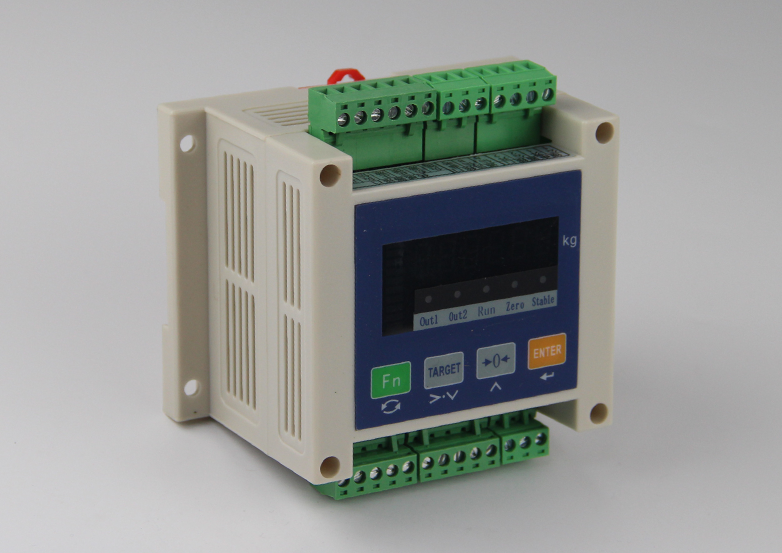

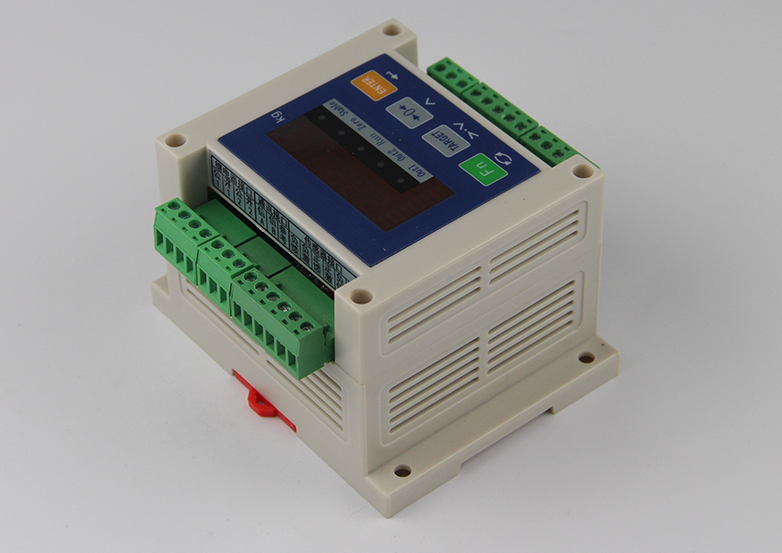

WF816重量变送控制器

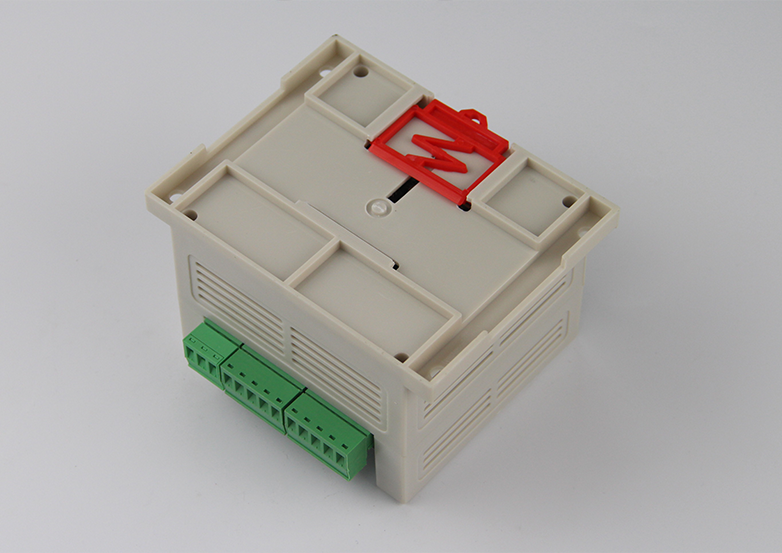

通用型重量变送控制器是直流供电，面向工业控制领域的称重显示控制器。它集重量显示、模拟量信号输出、RS485接口、继电器输出于一体。控制器采用导轨式安装方式（也可以用螺丝固定），可方便地内嵌到控制柜中。

特点

l高精度、高分辨率 S-△ 型A/D转换，最大A/D脉冲数：1,000,000 。

l更新速率可选择：30次/秒、60次/秒、100次/秒、200次/秒。

l两路继电器输出，输出模式可设定。

lRS485数字通讯接口，支持Modbus-RTU通讯。

l可设定模拟输出类型： 0～20mA、4～20mA、0～5V或0～10V。

l六线制传感器输入接口。

l6位LED数码管显示, 10段光柱指示。

技术参数

l激励电压：5.0VDC，可驱动6只350W的模拟式传感器。

l量程信号范围：1.5～40mV。

l零点信号范围：－40～38.5mV。

l模拟电流输出：Max 500Ω。

l模拟电压输出：Min 10 KΩ。

l继电器触点容量：5A/250VAC、5A/30VDC。

l满量程温度系数： 5PPM/℃。

l零点温度漂移： 0.06 uV/℃。

l最高灵敏度： 0.6uV/d。

l非线性：优于0.01%FS。

l模拟输出零点漂移：50PPM／℃。

l模拟输出量程漂移：50PPM／℃。

l电源电压范围：直流19.2~28.8V，最大功耗6瓦。控制器需要良好的接地线，并不可与电机、继电器或加热器等易产生电源噪声的设备共用一个电源。

l使用温度为：-20℃～50℃，湿度为10％～95％，无冷凝。

l存贮温度为：-30℃～60℃，湿度为10％～95％，无冷凝。

l安装尺寸：70*105MM 外形尺寸：115*90*74MM
