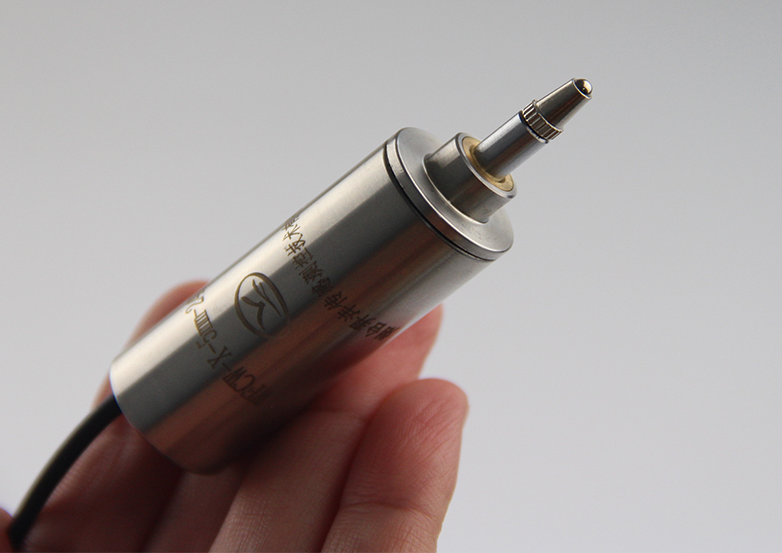

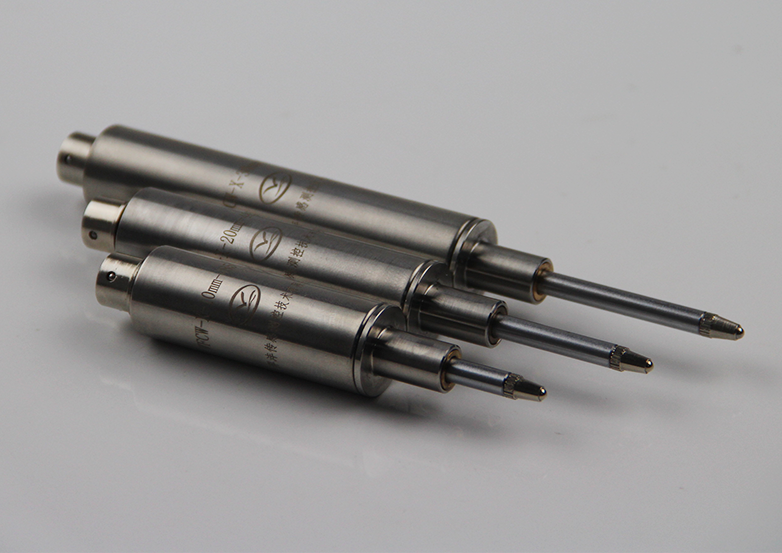

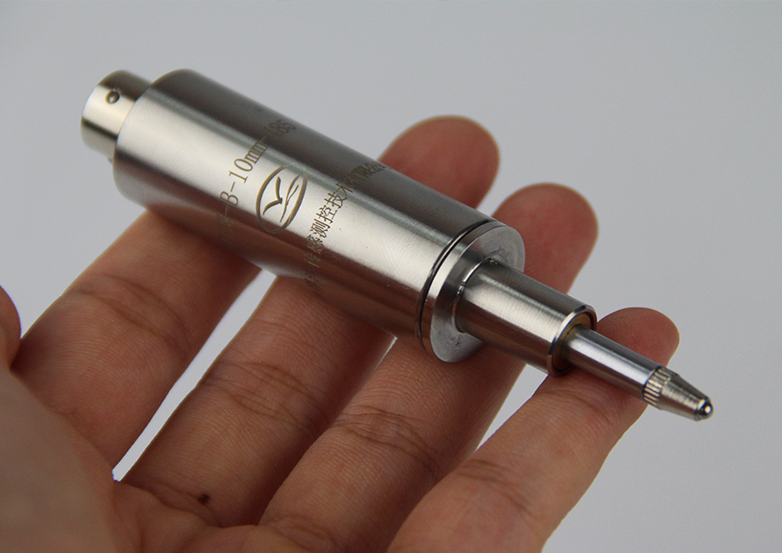

WFCW-X笔式测微传感器

WFCW-X笔试测微传感器系列采用微型结构的设计，可输出485信号或者增量脉冲信号，分辨率达到微米级，此款测微传感器具有测量精准、信号稳定、结构精密、抗干扰、抗震动等特点，属于精密级在线测微测厚传感器。WFCW-X测微传感器可以用于安装场所受限的场合，特别适用于在线状态下对测量精度要求较高的场合，可实时监测产品的厚度或位置变化。可适应高海拔，高温高寒等恶劣的工作环境。

参数

● 供电电压：5V、24V

● 测量范围：0～10、0～20、0～30、0～40、0～50（mm）

● 输出信号：脉冲信号或RS485（可选）

● 485信号分辨率：1u     脉冲信号分辨率：2u

● 对应脉冲数：2mm=1024脉冲（四倍频）

● 485信号：MODBUS-RTU

● 重复精度：±1个显示值

● 响应频率：500K

● 最大移动速度：600mm/S

● 工作温度：-20°C ~ 80°C

● 测量力：<2.5N(可根据需要调整）

● 485复位：复位线与OV短接可实现485复位

接线表(接线定义以产品标签为准)

使用举例

WFCW-X笔试测微传感器是性价比较高的高精度位移测量传感器，即可以单点测量又可以构建多点测量系统，测量精度高，信号稳定可靠。

1. 与WF600数显仪表配合使用，可以直观准确的观察到测量数据。

2. 选用24V信号的WFCW-X笔试测微传感器可以直接与PLC的高速计数器连接，直接采集测量数据。

3. WFCW-X笔试测微传感器输出485信号，实现与上位机的通讯。

应用示例

尺寸图

笔式测微.pdf
