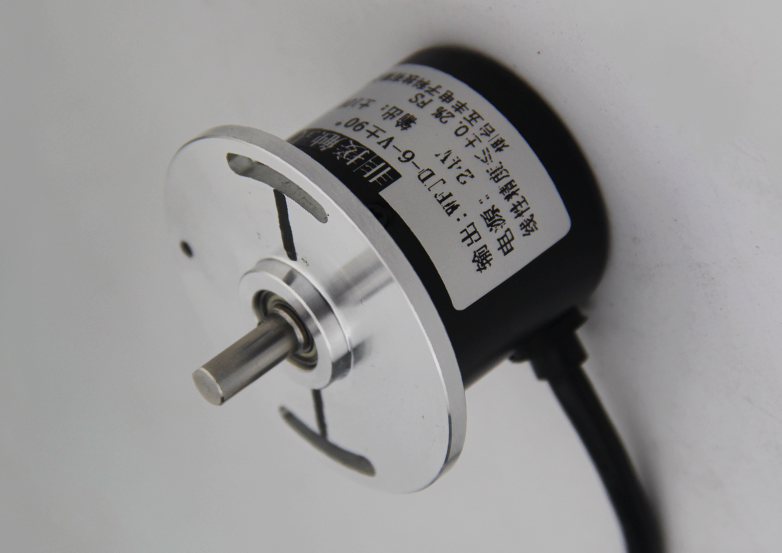

WFJD-6非接触式角度传感器

WFJD系列非接触式角度传感器工作原理是通过电磁感应原理，将角度转化成电信号的传感器，可测量360度内的任意角度，输出信号有 0-5V 、0-10V、4-20mA、0-20mA、485通讯。WFJD非接触式角度传感器采用硬质铝合金材料制作外壳，采用霍尔式无触点技术，不会因为测量部件的表面磨损而导致测量精度下降，使用寿命理论上可无限长，可适用于除电磁干扰外的水、油、振动冲击等恶劣的工业使用环境，是一款高性价比的非接触式角度传感器。

   角度编码器.pdf   角度编码器-485.pdf

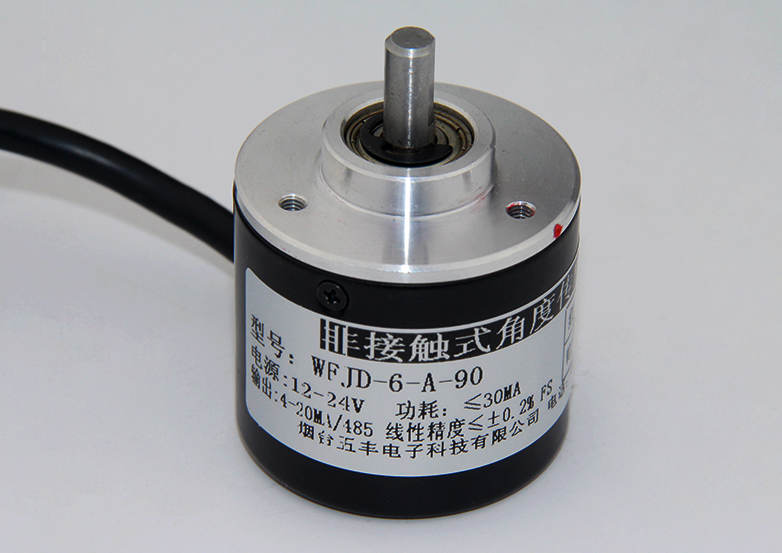

角度120度二线带标定线

WFJD系列非接触式角度传感器工作原理是通过电磁感应原理，将角度转化成电信号的传感器，可测量360度内的任意角度，输出二线制4-20mA。WFJD非接触式角度传感器采用硬质铝合金材料制作外壳，采用霍尔式无触点技术，不会因为测量部件的表面磨损而导致测量精度下降，使用寿命理论上可无限长，可适用于除电磁干扰外的水、油、振动冲击等恶劣的工业使用环境，是一款高性价比的非接触式角度传感器。

● 体积小巧，最大外径38

● 测量角度120°角，线性精度为1%P.S

● 该角度传感器在角度有校范围内可任意标定，实际电流值以赋值为准

   角度120度二线带标定线.pdf

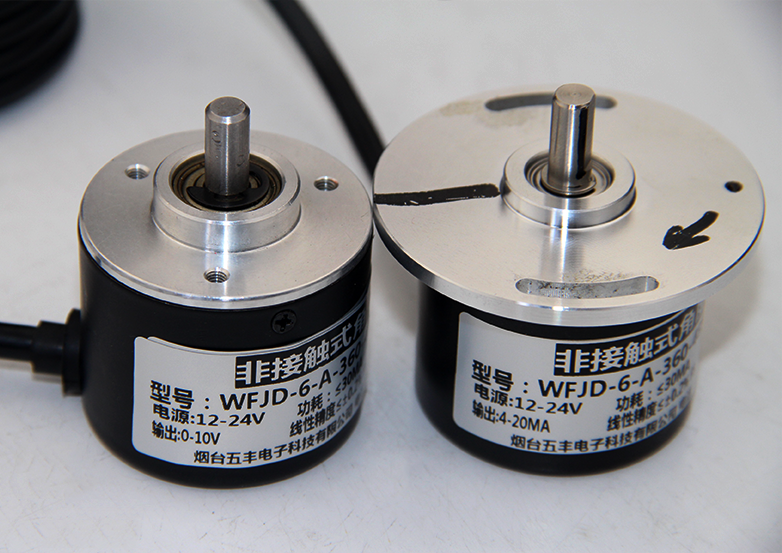

角度180度 ±10V

WFJD系列非接触式角度传感器的工作原理是通过电磁感应原理，将角度信号转化成电信号的传感器，可测量角度值，输出信号为±10V特别适用于上位机对负值电压有需要的场所，WFJD非接触式角度传感器采用硬质铝合金材料制作外壳，采用霍尔式无触点技术，不会因为测量部件的表面磨损而导致测量精度下降，使用寿命理论上可无限长，可适用于除电磁干扰外的水、油、振动冲击等恶劣的工业使用环境，是一款高性价比的非接触式角度传感器。

● 体积小巧，最大外径40

● 测量角度±180°角

● 安装方式可选多种类型（可选法兰结构）

● 机械寿命长，转动阻尼均匀，安装方便

   角度180度 ±10V.pdf

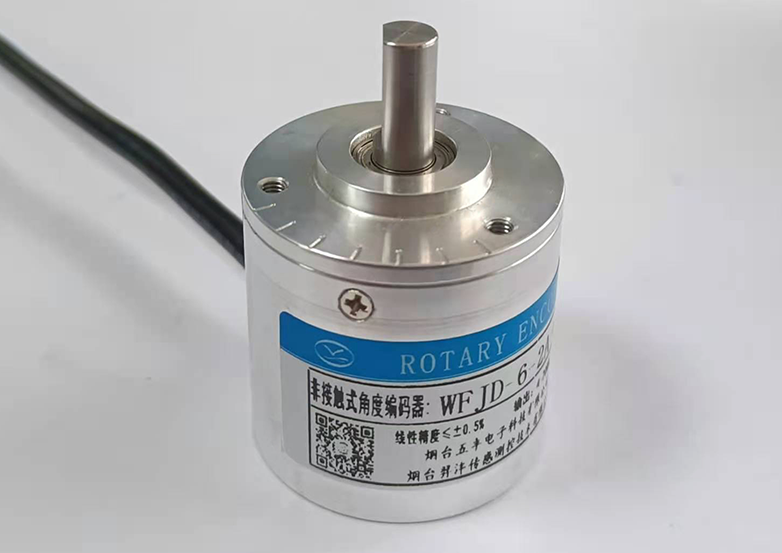

角度360度 带485

WFJD 系列非接触式角度传感器工作原理是将通过电磁感应原理 ，将角度转化成电信号的传感器。当被测物体将续传角度传递 给传感器旋转轴时 ，该角度传感器即输出一个与转动角度成正比例的电信号。本系类产品采用硬质铝合金材料制作外壳；采用 霍尔式无触点技术 ，因为本系列非接触式角度传感器具备无触点式角度传感器的优点 ，不会因为测量部件的表面磨损而导致测 量精度下降 ，使用寿命理论上可无限长；可适用于除电磁干扰外的水、油、振动冲击等恶劣的工业使用环境 ，是一款高性价比 的非接触式角度传感器。

● 输出模拟量信号并带 RS485 通讯协议

● 高品质不锈钢高速轴承 ，摩擦阻力减到最小

● 体积小 ，分辨率高 ，动态噪声小

● 广泛应用在机械臂、纺织机械、建筑机械、液压气缸系统、 试验机、汽车测试、医疗器械等

   角度360度 带485.pdf
