WFCW光栅测微传感器

光栅测微传感器，是以高精度光栅作为检测元件的精密测量装置，与数显表配套，组成高精度数字化测量仪器。可代替机械式千分表、扭簧比较仪、深度尺、电感测微仪和精密量块。可输出485信号或者增量脉冲信号，分辨率达到微米级。用于自动化生产中在线检测以及精密仪器的位置检测。其特点是测量值数字化显示，精度高，稳定可靠，读数直观准确。

参数

● 供电电压：5V、24V

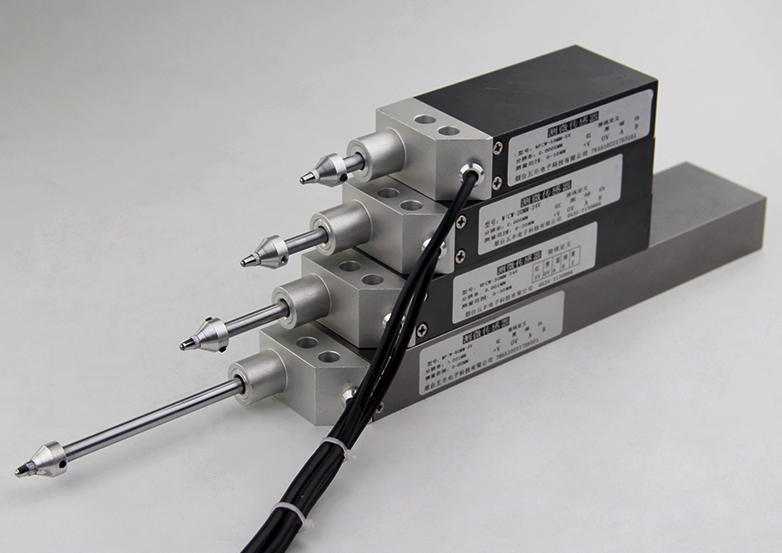

● 测量范围：0～10、0～20、0～30、0～40、0～50（mm）

● 栅距：10um(100对线/毫米)，20um（50X寸线/毫米）

● 显示分辨率：0.5u、1um、5um

● 响应频率：500K

● 重复精度：±1个显示值

● 485信号：MODBUS-RTU(可选）

● 输出信号：相位差90°的脉冲信号

● 移动速度：500mm/S

● 测量力：<2.5N(可根据需要调整）

使用举例

WFCW光栅式测微传感器是性价比较高的高精度位移测量传感器，即可以单点测量又可以构建多点测量系统，测量精度高，信号稳定可靠。

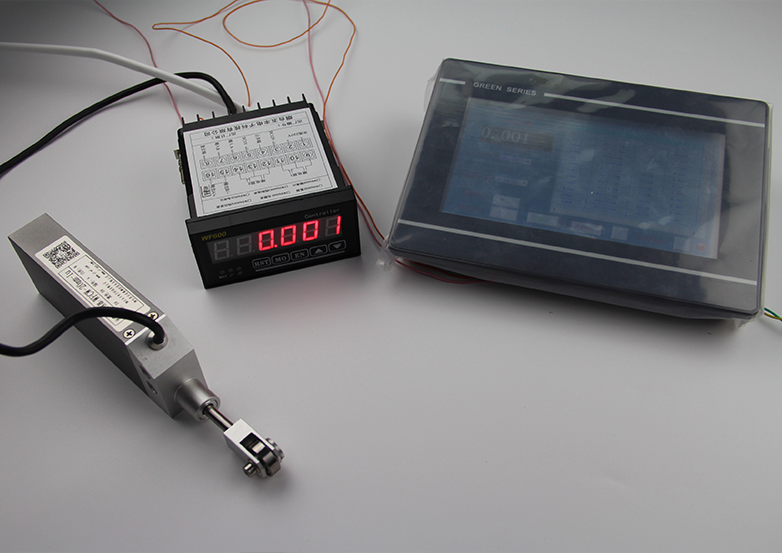

1. 与WF600数显仪表配合使用，可以直观准确的观察到测量数据。

2. 选用24V信号的WFCW光栅式测微传感器可以直接与PLC的高速计数器连接，直接采集测量数据。

3. WFCW光栅式测微传感器与485转换模块配合使用，可输出485信号，实现与上位机的通讯。

可选用不同的测头，实现对不同工件的测量，和特殊场合的测量需求。

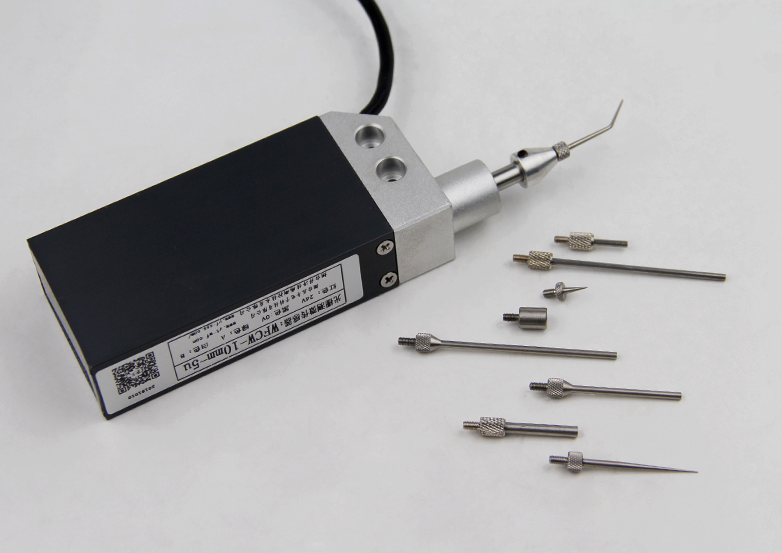

测头选型

应用示例

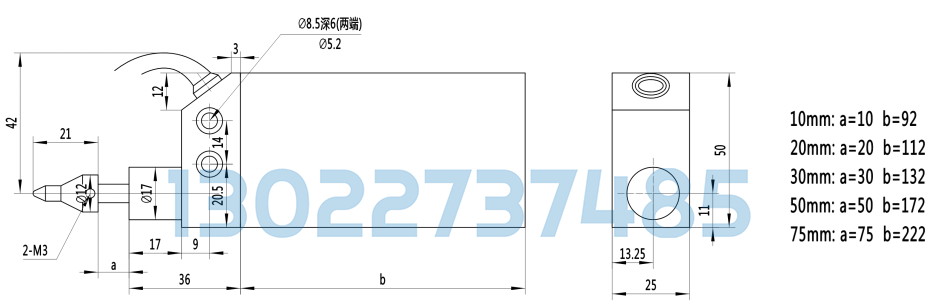

尺寸图

光栅测微传感器.pdf
